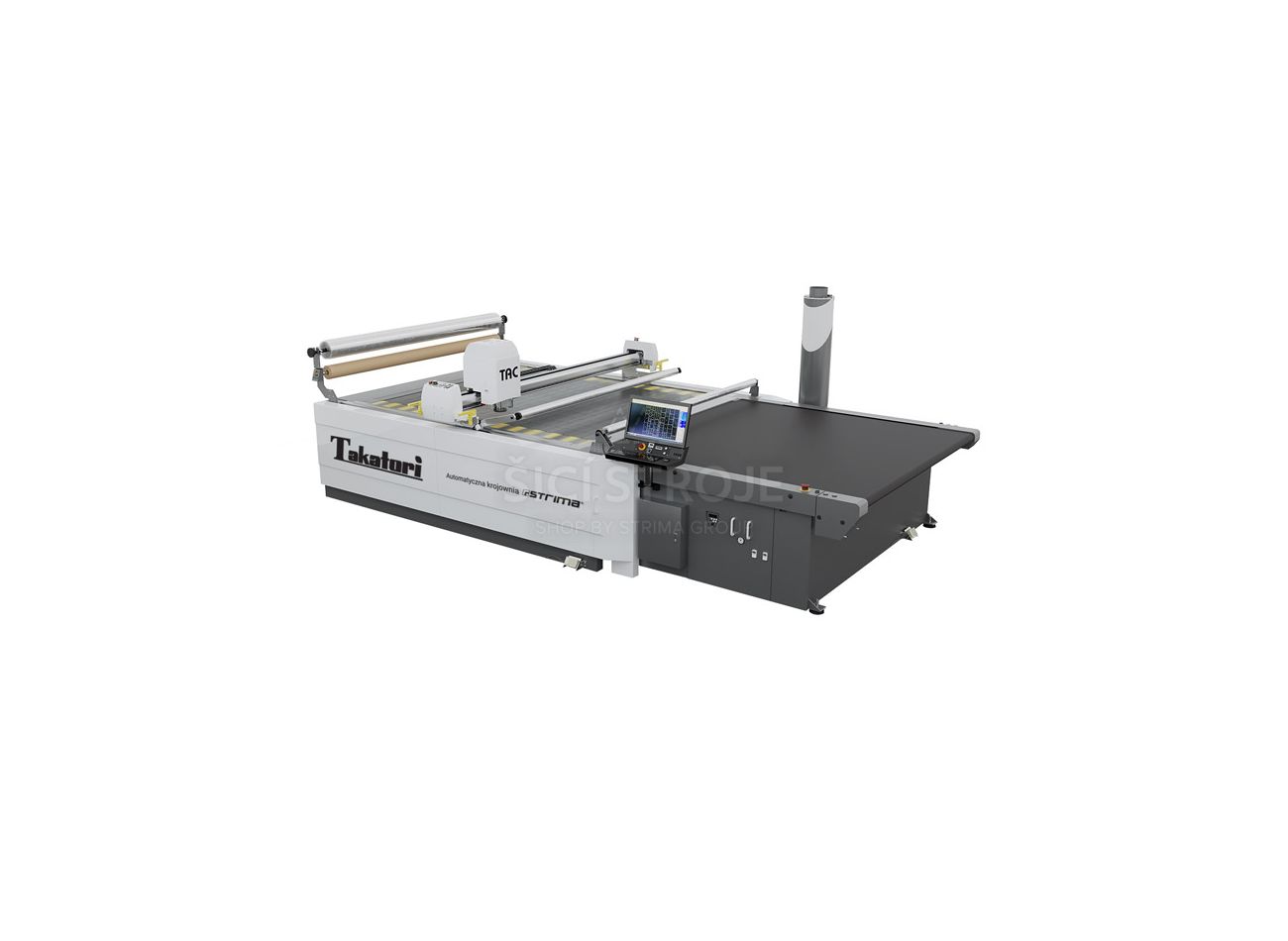

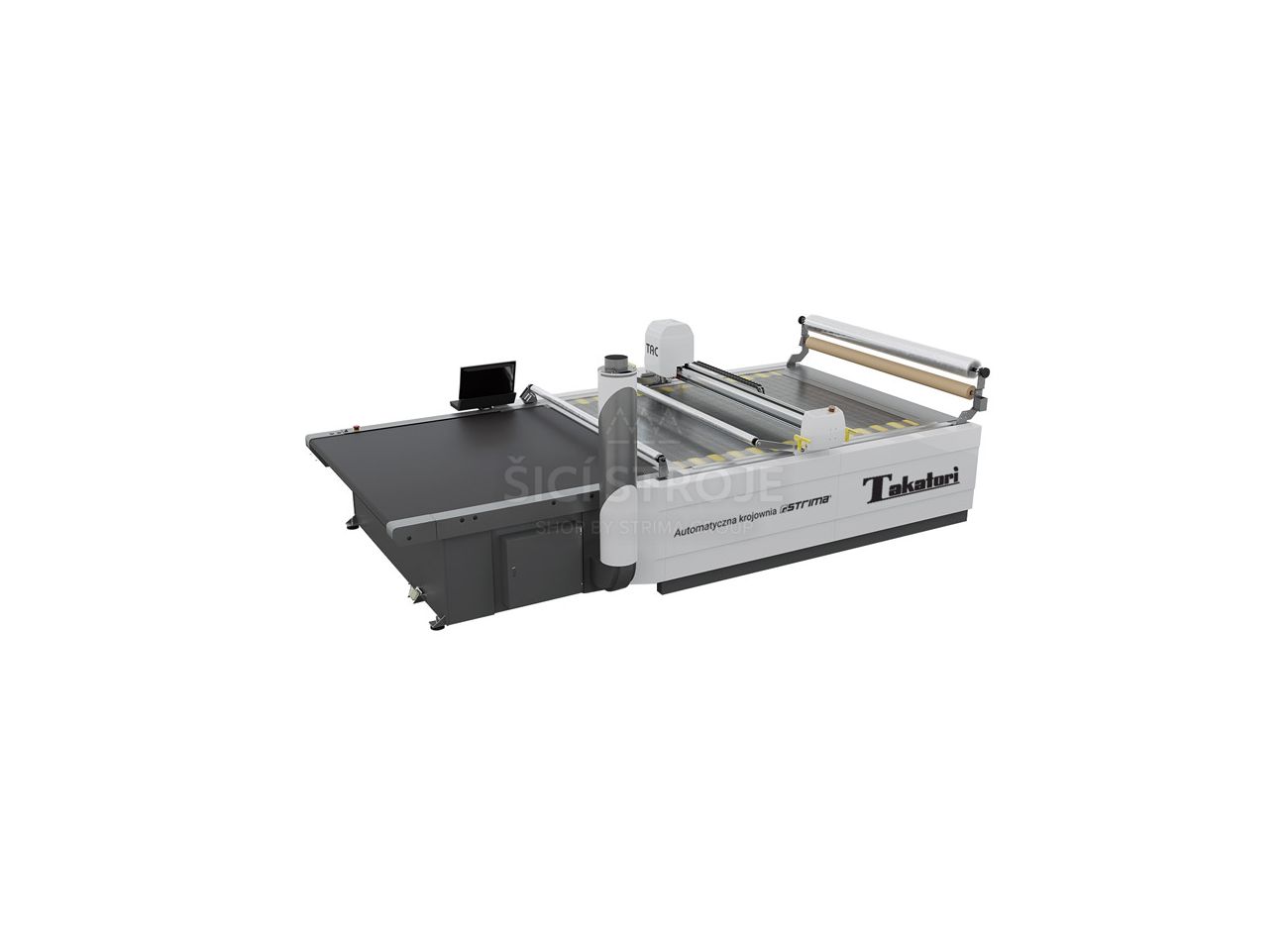

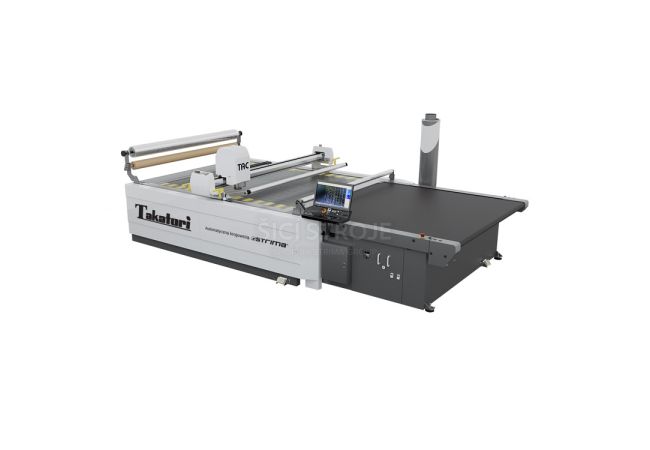

Automatický cutter na rezanie textilu TAKATORI TAC-178TBR

Popis

Moderné, precízne a efektívne automatické zariadenie, cutter na automatický výstrih na textilnú a odevnú výrobu. Toto zariadenie v spojení s CAD systémom na tvorbu strihov, polohovanie a zariadenie na pokladanie tkanín je špičkovým zariadením na našom trhu.

Toto zariadenie je výkonný stroj na strihanie vo veľkom množstve vrstiev, je konštruovaný na nepretržitú presnú prácu bez zásahov pri vysokých rýchlostiach. Používa presný vykuovací systém, ktorý umožňuje dokonalú fixáciu materiálu počas strihania, takže výsledkom sú presné strihy vo všetkých vrstvách. Zariadenie dokáže spracovať veľmi rozdielny materiál a to ako štandardnú, tak lycru, džínsovinu, rôzne technické tkaniny atď.
Dlhé vertikálne rezy nožom a automatické brúsenie noža eliminuje vyťahovanie vlákien a zaisťuje kvalitne strihané diely vo všetkých vrstvách.
Operátor môže ľahko upraviť rýchlosť strihu a rýchlosť pohybu noža podľa typu strihaného materiálu a maximalizovať tým výkon.

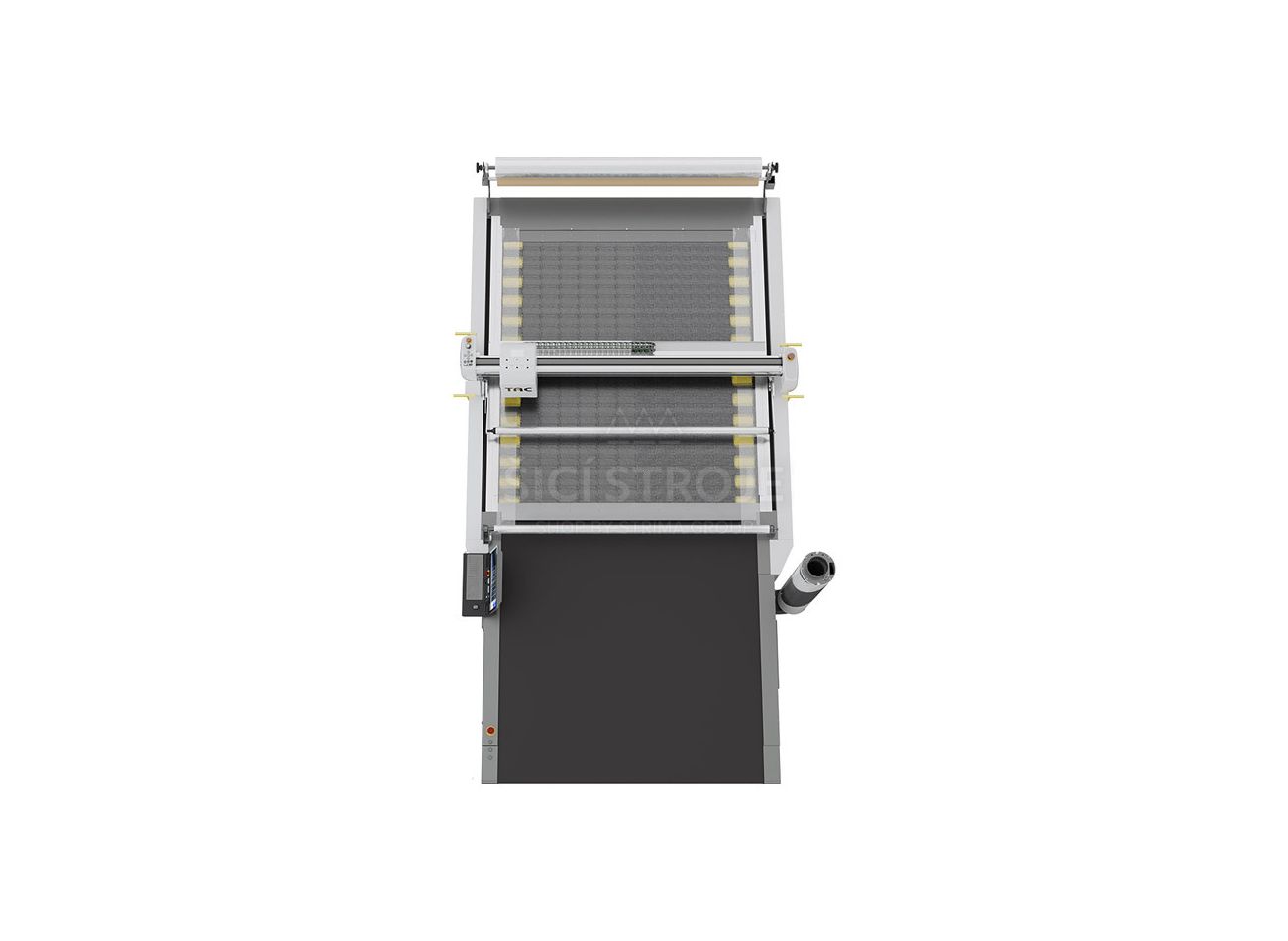

• Efektívna pracovná plocha rezu: 170 x 200 cm
• Dĺžka stola vybaveného pásom na odber narezaného materiálu: 210 cm
• Výška tkaniny lisovanej (po kompresii prítlakom) je 5 cm (pred kompresiou má materiál 8-20 cm, podľa typu a štruktúry tkaniny)
• Rýchlosť otáčok hnacieho ústrojenstva noža je 4.500 ot./min.
• Rýchlosť strihania (najvyššia) 60 m/min
• Napájanie 400 V / 50 Hz
• Maximálna spotreba 25 kW (38 kVA)
• Maximálny výkon vzduchovej turbíny 15 kW
• Potrebujete stlačený vzduch 5 bar. (0,5 Mpa), kompresor musí mať min. výkon 140 l/min

Súčasťou zariadenia je:

Riadiaci softvér Cutting Advisor používa intuitívnu dotykovú obrazovku uľahčujúcu zaškolenie operátora a jednoduché použitie; program vedie operátora celým procesom rezania. Plynulé grafické zobrazenie prevádzkových parametrov, úrovní vákua a rýchlosti strihu v reálnom čase poskytuje komplexný prehľad o celom procese strihania. Plná kompatibilita so sieťovou prevádzkou zaisťuje ľahký prenos dát zo systémov CAD, ktoré sú vo formáte ISO.
Funkcia MOVING&CUTTING - priebežné rezanie pri presune materiálu zaistí o 5-10% lepšiu výťažnosť materiálu v závislosti od typu zariadenia.
Precízne ostrie nožov o rozmere 1,6 x 6 mm je hnané servomotorom s výkonom 750 W.
Špeciálny systém chladenia noža, kedy môžete nastaviť množstvo prívodu vzduchu. To znižuje teplotu na povrchu noža a zabraňuje taveniu materiálu, alebo spekaniu materiálu s vysokým obsahom syntetických vlákien a udržuje čistotu noža.

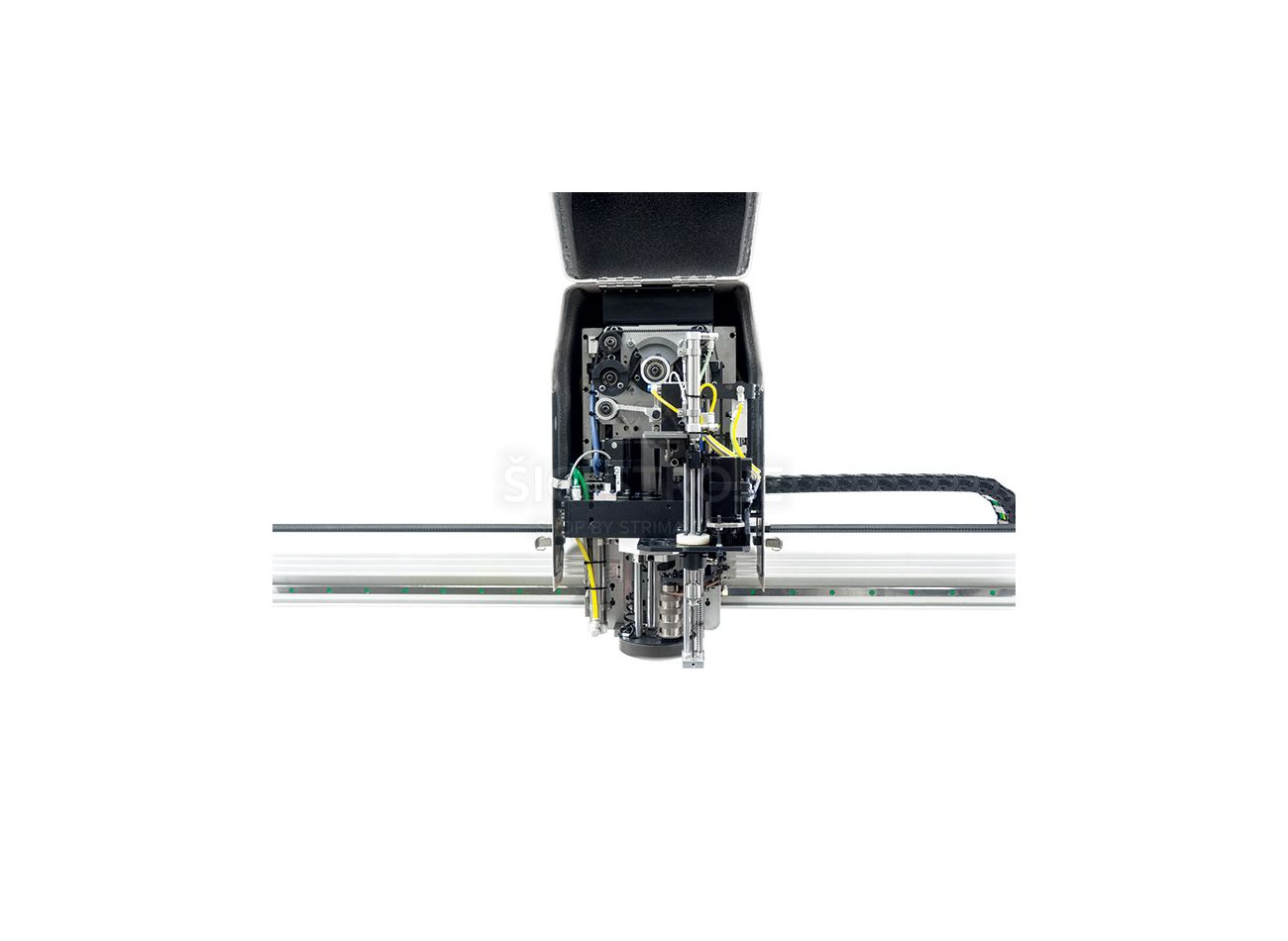

Stabilizujúci mechanizmus nožov znižuje vibrácie, hluk a opotrebenie rezacieho zariadenia. Rozšírená konštrukcia vedenia noža umožňuje získať pevnejšiu a opakovateľnejšiu dráhu rezu, čo maximalizuje presnosť umiestnenia noža.
Brúsny mechanizmus: 2 rotujúce brúsne kamene, rotačná rýchlosť je 6.000 ot./min, ostrenie prebieha obojstranne v rovnakom čase. Systém automaticky meria skutočnú hrúbku čepele noža a bráni jeho poškodeniu.
Vŕtačka tkanín. Môžete nainštalovať až 3 vrtáky: ihla (priemer 1,5-3 mm) alebo frézku (priemer 25 mm). Nastaviteľná pracovná rýchlosť je až 6.000 ot./min. Všetko je poháňané servomotorom.
Príkon sacej turbíny je 15 kW, plynulá regulácia sacieho výkonu, maximálny podtlak 160 mbar. Stabilná úroveň odsávania umožňuje dokonalú fixáciu materiálu počas strihania, takže výsledkom sú presné strihy vo všetkých vrstvách.
Fília - membrána znižuje tlakové straty, znižuje hlučnosť, zabraňuje zvýšeniu spotreby energie na rezanie vrstiev.
Ďalšie doplnky, možnosť vybavenia:
Super Cut - program na editáciu parametrov a reznej dráhy (počiatočný bod rezu, smer rezania, zmeny usporiadania rezov, odber narezaných prvkov z linky atď.)
Transfer - možnosť využitia zariadenia na rezanie na viacerých pracoviskách
Prídavný vrták (celkom 3)
Kamera - na kontrolu východiskového bodu rezania, presnosť aplikovaného materiálu
Čítačka čiarových kódov.

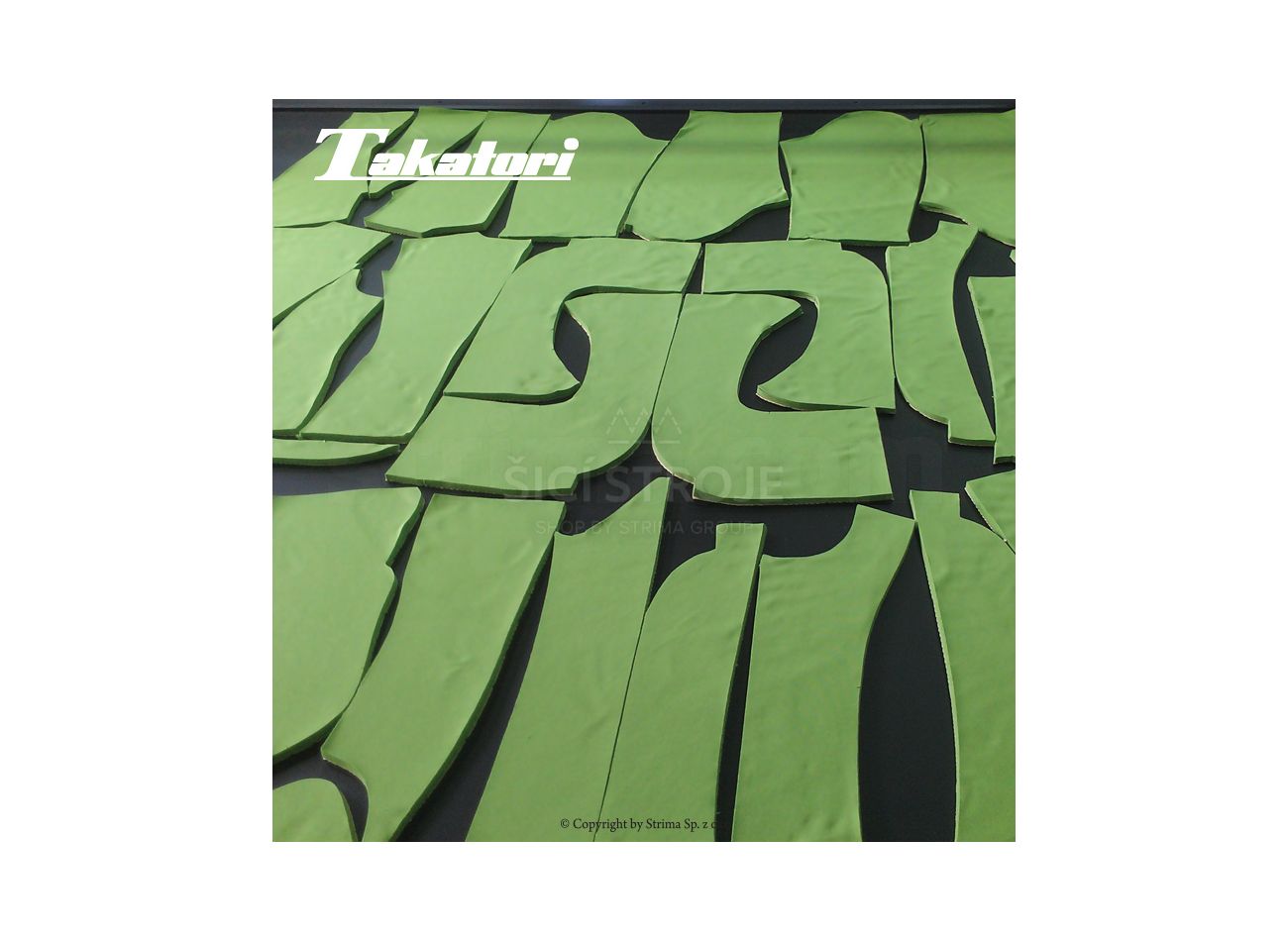

Tento stroj je vhodný pre veľmi rýchly rez tkanín, napríklad materiál na výrobu rúšok. Priemernú prácu, ktorú robia 2 strihači dva dni, zvládne náš cutter narezať pri obsluhe s 1 operátorom za cca 4 hodiny.
